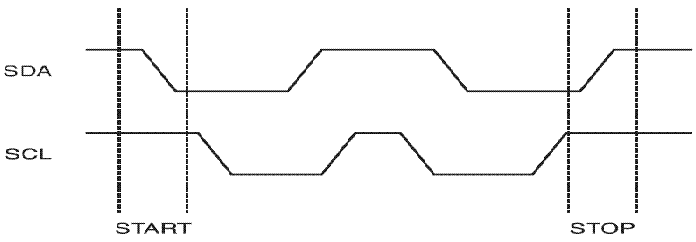

I2C是一種常用的串行總線，由串行數據線SDA 和串線時鐘線SCL組成。I2C是一種多主機控制總線，它和USB總線不同，USB是基于master-slave機制，任何設備的通信必須由主機發起才可以，而 I2C 是基于multi master機制，一條總線上可允許多個master。

系統的I2C模塊分為I2C總線控制器和I2C設備。I2C 總線控制器是CPU提供的控制I2C總線接口，它控制I2C總線的協議、仲裁、時序。I2C設備是指通過I2C總線與CPU相連的設備，如EEPROM。使用I2C通信時必須指定主從設備。一般來說，I2C總線控制器被配置成主設備，與總線相連的I2C設備如AT24C02作為從設備。

IIC總線寫數據分幾種格式，如字節寫和頁寫。

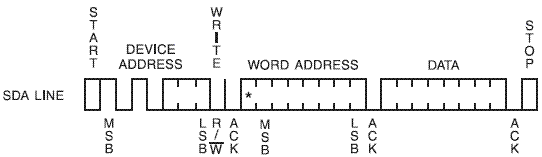

字節寫傳送格式如圖2所示。開始信號之后，總線開始發數據，第一個Byte是IIC的設備地址，第二個Byte是設備內的地址（如EEPROM中具體的某個物理地址），然后就是要傳送的真正的數據DATA。

NOTE：IIC 總線在傳送每個Byte后，都會從IIC總線上的接收設備得到一個ACK信號來確認接收到了數據。其中，第一個Byte的設備地址中，前7位是地址碼，第8位是方向位（“0”為發送，“1”為接收）。IIC的中斷信號有：ACK，Start，Stop。

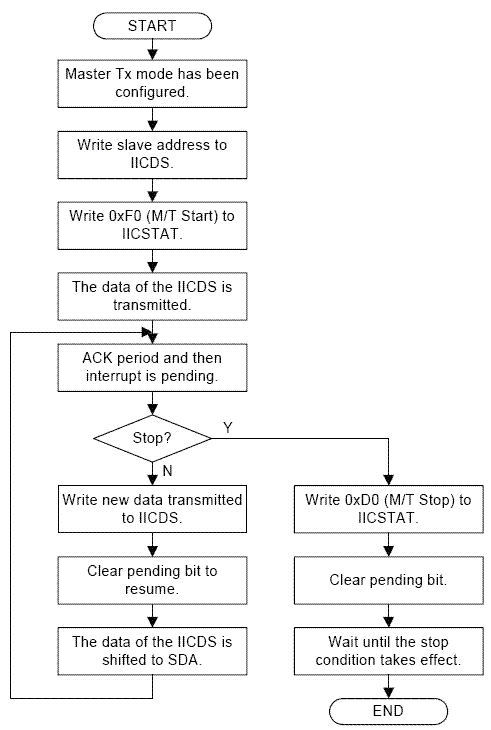

Write功能的實際實現原理如圖3所示：

(1)設置GPIO的相關引腳為IIC輸出；

(2)設置IIC（打開ACK，打開IIC中斷，設置CLK等）；

(3)設備地址賦給IICDS ，并設置IICSTAT，啟動IIC發送設備地址出去；從而找到相應的設備即IIC總線上的設備。

(4)第一個Byte的設備地址發送后，從EEPROM得到ACK信號，此信號觸發中斷；

(5)在中斷處理函數中把第二個Byte（設備內地址）發送出去；發送之后，接收到ACK又觸發中斷；

(6)中斷處理函數把第三個Byte（真正的數據）發送到設備中。

(7)發送之后同樣接收到ACK并觸發中斷，中斷處理函數判斷，發現數據傳送完畢。

(8)IIC Stop信號，關IIC中斷，置位各寄存器。

NOTE：對于EEPROM，IICDS寄存器發送的數據會先放在Ring buffer中，當其收到stop信號時，開始實際寫入EEPROM中。在實際寫的過程中，EEPROM不響應從CPU來的信號，直到寫完才會響應，因而有一段延遲代碼。在page write時，注意一定要有延時！

NOTE：數據先寫到EEPROM的ring buffer中，收到Stop信號時，開始實際地把數據寫入EEPROM，這時不響應任何輸入。即這時Write函數中后面的延時中，向其發slvaddr時，不會得到ACK，直到數據寫完時，才會收到ACK。

IIC總線讀數據為Current Address Read，Random Read，Sequential Read

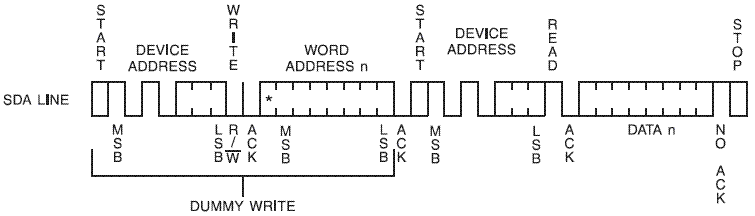

IIC 總線Random Read傳送格式如圖4所示。開始信號后，CPU開始寫第一個Byte(IIC的設備地址)，第二個Byte是設備內的地址(此地址保存在設備中)。然后開始讀過程：發送設備地址找到IIC設備，然后就開始讀數據。類似寫過程，CPU讀一個byte的實際數據后，CPU向IIC的EEPROM 發ACK，ACK觸發中斷。讀數據也在中斷程序中進行。

Linux的I2C驅動結構可分為3個部分：
a、 I2C核心
I2C 核心提供了I2C總線驅動和設備驅動的注冊、注銷方法，I2C通信方法（即“algorithm”），與具體適配器無關的代碼以及探測設備、檢測設備地址等。i2c-core.c中的核心驅動程序可管理多個I2C總線適配器（控制器）和多個I2C從設備。每個I2C從設備驅動都能找到和它相連的I2C總線適配器。

b、I2C總線驅動
I2C總線驅動主要包括I2C適配器結構i2c_adapter和I2C適配器的algorithm數據結構。
通過I2C總線驅動的代碼，可控制I2C適配器以主控方式產生開始位、停止位、讀寫周期，以及以從設備方式被讀寫、產生ACK等。

c、I2C設備驅動
I2C設備驅動是對I2C設備端的實現，設備一般掛接在受CPU控制的I2C適配器上，通過I2C適配器與CPU交換數據。I2C設備驅動主要包括數據結構i2c_driver和i2c_client。

內核中對于I2C定義了4種結構：

1）i2c_adapter—I2C總線適配器。即為CPU中的I2C總線控制器。

2）i2c_algorithm—I2C總線通信傳輸算法，管理I2C總線控制器，實現I2C總線上數據的發送和接收等操作。

3）i2c_client—掛載在I2C總線上的I2C設備的驅動程序。

4）i2c_driver—用于管理I2C的驅動程序，它對應I2C的設備節點。

這4種結構的定義見include/linux/i2c.h文件。

對于i2c_driver和i2c_client，i2c_driver對應一套驅動方法，是純粹的用于輔助作用的數據結構，它不對應于任何的物理實體。

i2c_client對應于真實的物理設備，每個I2C設備都需要一個i2c_client來描述。i2c_client 一般被包含在i2c字符設備的私有信息結構體中。i2c_driver 與i2c_client發生關聯的時刻在i2c_driver的attach_adapter()函數被運行時。attach_adapter()會探測物理設備，當確定一個client存在時，把該client使用的i2c_client數據結構的adapter指針指向?qū)?yīng)的i2c_adapter，driver指針指向該i2c_driver，并會調用i2c_adapter的client_register()函數。相反的過程發生在i2c_driver 的detach_client()函數被調用的時候。

對于i2c_adpater 與i2c_client，與I2C硬件體系中適配器和設備的關系一致，即i2c_client依附于i2c_adpater。由于一個適配器上可以連接多個I2C設備，所以一個i2c_adpater也可以被多個i2c_client依附，i2c_adpater中包括依附于它的i2c_client的鏈表。

i2c.h文件中除定義上述4個重要結構之外，還定義了一個非常重要的結構體：i2c_msg，其定義如下:

1.   struct i2c_msg {

2.          __u16 addr; /* slave address*/

3.          __u16 flags;

4.   #define I2C_M_TEN 0x0010 /* this is a ten bit chip address */

5.   #define I2C_M_RD 0x0001 /* read data, from slave to master */

6.   #define I2C_M_NOSTART 0x4000 /* if I2C_FUNC_PROTOCOL_MANGLING */

7.   #define I2C_M_REV_DIR_ADDR 0x2000 /* if I2C_FUNC_PROTOCOL_MANGLING */

8.   #define I2C_M_IGNORE_NAK 0x1000 /* if I2C_FUNC_PROTOCOL_MANGLING */

9.   #define I2C_M_NO_RD_ACK 0x0800 /* if I2C_FUNC_PROTOCOL_MANGLING */

10.  #define I2C_M_RECV_LEN 0x0400 /* length will be first received byte */

11.          __u16 len; /* msg length */

12.          __u8 *buf; /* pointer to msg data */

13.  };

它是實際傳輸?shù)臄?shù)據，其中包括了slave address、數據長度和實際的數據。

Linux內核源碼的drivers目錄下有個i2c目錄，其中包含如下文件和文件夾：

a、i2c-core.c

這個文件實現了I2C核心的功能以及/proc/bus/i2c*接口。

b、i2c-dev.c

實現了I2C適配器設備文件的功能，每一個I2C適配器都被分配一個設備。通過適配器訪問設備時的主設備號都為89，次設備號為0～255。應用程序通過“i2c-%d” (i2c-0, i2c-1, ..., i2c-10, ...)文件名并使用文件操作接口open()、write()、read()、ioctl()和close()等來訪問這個設備。

 i2c-dev.c并沒有針對特定的設備而設計，只是提供了通用的read()、write()和ioctl()等接口，應用層可以借用這些接口訪問掛接在適配器上I2C設備的存儲空間或寄存器，并控制I2C設備的工作方式。

c、chips文件夾

此目錄中包含了一些特定的I2C設備驅動，如RTC實時鐘芯片驅動和I2C接口的EEPROM驅動等。

d、busses文件夾

此目錄中包含了一些I2C總線的驅動，如S3C2410的I2C控制器驅動為i2c-s3c2410.c。

e、algos文件夾

實現了一些I2C總線適配器的algorithm。

i2c-core.c文件不需要修改，其主要實現的函數有：

1）adapter和client相關操作

     1.   int i2c_add_adapter(struct i2c_adapter *adap); //增加adapter

     2.   int i2c_del_adapter(struct i2c_adapter *adap);

     3.   int i2c_register_driver(struct module *, struct i2c_driver *); //增加驅動 (i2c_add_driver)

     4.   int i2c_del_driver(struct i2c_driver *driver);

     5.   int i2c_attach_client(struct i2c_client *client); //增加client

     6.   int i2c_detach_client(struct i2c_client *client)；

2）I2C傳輸，發送和接收

     1.   int i2c_transfer(struct i2c_adapter * adap, struct i2c_msg *msgs, int num);

     2.   int i2c_master_send(struct i2c_client *client,const char *buf ,int count);

     3.   int i2c_master_recv(struct i2c_client *client, char *buf ,int count)；

i2c_transfer 函數用于進行I2C適配器和I2C設備之間的一組消息交互。i2c_master_send函數和i2c_master_recv函數調用i2c_transfer函數分別完成一條寫消息和一條讀消息。而i2c_transfer函數實現中使用這句話adap->algo->master_xfer(adap,msgs,num);來調用i2c_algorithm中注冊的master_xfer函數。

i2c_algorithm如下定義:

     1.   struct i2c_algorithm {

     2.       int (*master_xfer)(struct i2c_adapter *adap, struct i2c_msg *msgs,

     3.                               int num);

     4.       int (*smbus_xfer) (struct i2c_adapter *adap, u16 addr,

     5.                               unsigned short flags, char read_write,

     6.                               u8 command, int size, union i2c_smbus_data *data);

     7.       u32 (*functionality) (struct i2c_adapter *);

     8.       }

根據定義主要要實現i2c_algorithm的master_xfer()函數和functionality()函數。

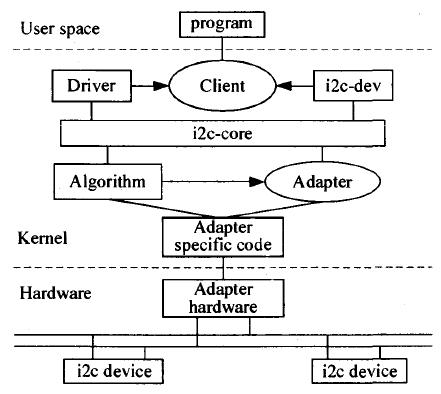

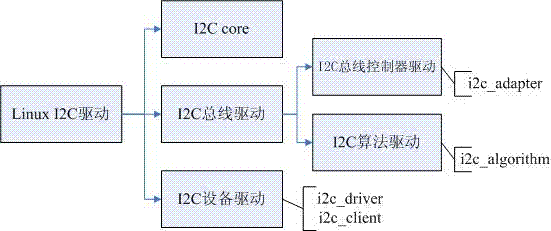

圖6只是提供了一個大概的框架。在下面的代碼分析中，從Algorithm中的傳輸函數master_xfer來開始分析整個結構。以下的代碼分析是基于linux 3.0.4。分析的代碼基本位于: linux-3.0.4/drivers/i2c/位置。

博文以一款CPU的I2C模塊作為例子。

分析一個Linux驅動代碼，一般都是從module_init()開始，分析一個不帶操作系統的程序，一般從main函數開始，此處我們分析I2C的總線驅動，從設備調用I2C總線驅動的入口處開始分析。在i2c-core.c中的i2c_transfer函數中，會有語句：ret = adap->algo->master_xfer(adap, msgs, num);來實現數據傳遞，實際此處就是I2C總線驅動執行的入口，相應算法結構體函數的賦值會在總線驅動的探測函數中執行，后面會講述。

算法結構體賦值如下:

1.  static struct i2c_algorithm i2c_gsc_algo = {

2.      .master_xfer = i2c_gsc_xfer,

3.      .functionality = i2c_gsc_func,

4.  };

i2c_gsc_func()函數實現的就是總線驅動支持的操作，程序如下:

1.  static u32 i2c_gsc_func(struct i2c_adapter *adap)

2.  {

3.

4.      return I2C_FUNC_I2C |

5.          I2C_FUNC_10BIT_ADDR |

6.          I2C_FUNC_SMBUS_BYTE |

7.          I2C_FUNC_SMBUS_BYTE_DATA |

8.          I2C_FUNC_SMBUS_WORD_DATA |

9.          I2C_FUNC_SMBUS_I2C_BLOCK;

10.                                      }

i2c_gsc_xfer()函數實現開始傳輸I2C數據，程序如下：

1.  static int i2c_gsc_xfer(struct i2c_adapter *adap, struct i2c_msg msgs[], int num)

2.  {

3.      struct gsc_i2c_dev *dev = i2c_get_adapdata(adap); //獲取總線設備結構體，設置在probe函數中

4.      int ret;

5.      dev_dbg(dev->dev, "%s: msgs: %d\n", __func__, num);

6.      //開始初始化變量，準備開始傳輸

7.      mutex_lock(&dev->lock);

8.      INIT_COMPLETION(dev->cmd_complete);

9.      dev->msgs = msgs;

10.            dev->msgs_num = num;

11.            dev->cmd_err = 0;

12.            dev->msg_write_idx = 0; //此變量用來標識傳輸?shù)降趲讉€(gè)dev->msgs，dev->msgs_num標識總共有幾個msgs

13.            dev->msg_read_idx = 0;

14.            dev->msg_err = 0;

15.            dev->status = STATUS_IDLE;

16.            dev->abort_source = 0;

17.            ret = i2c_gsc_wait_bus_not_busy(dev); //查詢總線是否空閑，只有空閑才開始傳輸

18.            if (ret < 0)

19.                goto done;

20.            /* start the transfers */

21.            i2c_gsc_xfer_init(dev); //設置傳輸模式，開啟中斷

22.            /* wait for tx to complete */

23.            ret = wait_for_completion_interruptible_timeout(&dev->cmd_complete, HZ); //等待傳輸完成，中斷中會設置

24.            if (ret == 0) {

25.                dev_err(dev->dev, "controller timed out\n");

26.                i2c_gsc_init(dev);

27.                ret = -ETIMEDOUT;

28.                goto done;

29.            } else if (ret < 0)

30.                goto done;

31.            if (dev->msg_err) {

32.                ret = dev->msg_err;

33.                goto done;

34.            }

35.            /* no error */

36.            if (likely(!dev->cmd_err)) {

37.                /* Disable the adapter */

38.                writel(0, dev->base + GSC_IC_ENABLE);

39.                ret = num;

40.                goto done;

41.            }

42.            /* We have an error */

43.            if (dev->cmd_err == GSC_IC_ERR_TX_ABRT) {

44.                ret = i2c_gsc_handle_tx_abort(dev);

45.                goto done;

46.            }

47.            ret = -EIO;

48.        done:

49.            mutex_unlock(&dev->lock);

50.            return ret;

51.        }

從以上函數看出，當執行完此函數后，中斷打開，實際的傳輸在中斷中完成。

中斷號和申請中斷函數在總線驅動的probe函數中完成，最后會講述。接下來就看下中斷函數i2c_gsc_isr：

1.  static irqreturn_t i2c_gsc_isr(int this_irq, void *dev_id)

2.  {

3.

4.      struct gsc_i2c_dev *dev = dev_id;

5.      u32 stat;

6.      stat = i2c_gsc_read_clear_intrbits(dev); //清除中斷標志位

7.      dev_dbg(dev->dev, "%s: stat=0x%x\n", __func__, stat);

8.      if (stat & GSC_IC_INTR_TX_ABRT) {

9.          dev->cmd_err |= GSC_IC_ERR_TX_ABRT;

10.            dev->status = STATUS_IDLE;

11.            /*

12.

13.             * Anytime TX_ABRT is set, the contents of the tx/rx

14.

15.             * buffers are flushed. Make sure to skip them.

16.

17.             */

18.            writel(0, dev->base + GSC_IC_INTR_MASK); //如果是傳輸終止則清除所有中斷

19.            goto tx_aborted;

20.        }

21.        if (stat & GSC_IC_INTR_RX_FULL)

22.            i2c_gsc_read(dev); //接收fifo滿中斷，讀取數據

23.        if (stat & GSC_IC_INTR_TX_EMPTY)

24.            i2c_gsc_xfer_msg(dev); //發送fifo空中斷，發送數據

25.        /*

26.         * No need to modify or disable the interrupt mask here.

27.         * i2c_gsc_xfer_msg() will take care of it according to

28.         * the current transmit status.

29.         */

30.    tx_aborted:

31.        if ((stat & (GSC_IC_INTR_TX_ABRT | GSC_IC_INTR_STOP_DET)) || dev->msg_err)

32.            complete(&dev->cmd_complete); //發送錯誤或者發送終止，完成事件，對應上面的wait_for_completion_interruptible_timeout(&dev->cmd_complete, HZ);

33.        return IRQ_HANDLED;

34.    }

接下來看下：接收fifo滿中斷，讀取數據函數：i2c_gsc_read()

1.     static void i2c_gsc_read(struct gsc_i2c_dev *dev)

2.     {

3.         struct i2c_msg *msgs = dev->msgs;

4.         int rx_valid;

5.         for (; dev->msg_read_idx < dev->msgs_num; dev->msg_read_idx++) {

6.             u32 len;

7.             u8 *buf;

8.             if (!(msgs[dev->msg_read_idx].flags & I2C_M_RD))

9.                 continue;

10.            if (!(dev->status & STATUS_READ_IN_PROGRESS)) {

11.                //第一次開始讀，設置長度和存儲數組地址

12.                len = msgs[dev->msg_read_idx].len;

13.                buf = msgs[dev->msg_read_idx].buf;

14.            } else {

15.                /* 注意此處，如果是第一次開始讀，讀的長度和存儲數組都放在結構體dev->msgs中，如果不是

16.                第一次讀，長度和存儲數組放在dev->rx_buf_len和dev->rx_buf中，在本函數最后會判斷一次是否能夠

17.                讀完全，如果不完全，則更新dev->rx_buf_len和dev->rx_buf。*/

18.                len = dev->rx_buf_len;

19.                buf = dev->rx_buf;

20.            }

21.            rx_valid = readl(dev->base + GSC_IC_RXFLR); //讀取接收fifo里數據長度

22.            for (; len > 0 && rx_valid > 0; len--, rx_valid--)

23.                *buf++ = readl(dev->base + GSC_IC_DATA_CMD); //讀取數據

24.            if (len > 0) {

25.                //如果沒有讀取完成，設置狀態位，更新變量，和上面紅色的呼應

26.                dev->status |= STATUS _READ_IN_PROGRESS;

27.                dev->rx_buf_len = len;

28.                dev->rx_buf = buf;

29.                return;

30.            } else

31.                dev->status &= ~STATUS_READ_IN_PROGRESS; //一次讀取完成

32.        }

33.    }

發送fifo空中斷，發送數據函數i2c_gsc_xfer_msg:

1.  static void i2c_gsc_xfer_msg(struct gsc_i2c_dev *dev)

2.  {

3.      struct i2c_msg *msgs = dev->msgs;

4.      u32 intr_mask;

5.      int tx_limit, rx_limit;

6.      u32 addr = msgs[dev->msg_write_idx].addr;

7.      u32 buf_len = dev->tx_buf_len;

8.      u8 *buf = dev->tx_buf;

9.      intr_mask = GSC_IC_INTR_DEFAULT_MASK; //設置默認屏蔽位

10.          //使用dev->msg_write_idx標識傳輸?shù)趲讉€(gè)msgs

11.          for (; dev->msg_write_idx < dev->msgs_num; dev->msg_write_idx++) {

12.              /*

13.               * if target address has changed, we need to

14.               * reprogram the target address in the i2c

15.               * adapter when we are done with this transfer

16.               */

17.              //兩次傳輸?shù)刂凡灰粯?，退?/span>

18.              if (msgs[dev->msg_write_idx].addr != addr) {

19.                  dev_err(dev->dev,

20.                      "%s: invalid target address\n", __func__);

21.                  dev->msg_err = -EINVAL;

22.                  break;

23.              }

24.              //傳輸長度為0,退出

25.              if (msgs[dev->msg_write_idx].len == 0) {

26.                  dev_err(dev->dev,

27.                      "%s: invalid message length\n", __func__);

28.                  dev->msg_err = -EINVAL;

29.                  break;

30.              }

31.              //如果是第一次傳輸，設置傳輸長度和數組地址

32.              if (!(dev->status & STATUS_WRITE_IN_PROGRESS)) {

33.                  /* new i2c_msg */

34.                  buf = msgs[dev->msg_write_idx].buf;

35.                  buf_len = msgs[dev->msg_write_idx].len;

36.              }

37.              tx_limit = dev->tx_fifo_depth - readl(dev->base + GSC_IC_TXFLR); //計算可以往寄存器里寫幾個數據

38.              rx_limit = dev->rx_fifo_depth - readl(dev->base + GSC_IC_RXFLR); //計算可以從寄存器里讀幾個數據

39.              while (buf_len > 0 && tx_limit > 0 && rx_limit > 0) {

40.                  u32 cmd = 0;

41.                  if((dev->msg_write_idx == dev->msgs_num-1) && buf_len == 1)

42.                      cmd |= 0x200; //最后一次傳輸，設置寄存器發送stop信號

43.                  if (msgs[dev->msg_write_idx].flags & I2C_M_RD) {

44.                      writel(cmd|0x100, dev->base + GSC_IC_DATA_CMD); //寫命令，此處為讀

45.                      rx_limit--;

46.                  } else

47.                      writel(cmd|*buf++, dev->base + GSC_IC_DATA_CMD); //寫數據

48.                  tx_limit--; buf_len--;

49.              }

50.              //更新變量

51.              dev->tx_buf = buf;

52.              dev->tx_buf_len = buf_len;

53.              if (buf_len > 0) {

54.                  /* more bytes to be written */

55.                  dev->status |= STATUS_WRITE_IN_PROGRESS;

56.                  break;

57.              } else

58.                  dev->status &= ~STATUS_WRITE_IN_PROGRESS; //讀寫完成

59.          }

60.          /*

61.           * If i2c_msg index search is completed, we don't need TX_EMPTY

62.           * interrupt any more.

63.           */

64.          if (dev->msg_write_idx == dev->msgs_num)

65.              intr_mask &= ~GSC_IC_INTR_TX_EMPTY; //如果寫完成，屏蔽發送中斷

66.          if (dev->msg_err)

67.              intr_mask = 0; //如果出現錯誤，屏蔽所有中斷

68.          writel(intr_mask, dev->base + GSC_IC_INTR_MASK); //寫屏蔽寄存器

69.      }

到這里就講述完成了I2C數據傳輸中總線驅動部分，接下來講述總線驅動中的注冊和探測函數。

和其他總線驅動類似，I2C總線驅動注冊成平臺設備，所以首先需要定義平臺設備，包括寄存器的起始地址和大小，中斷信息等。
接下來就是總線驅動模塊的注冊和移除了，如下:

1.  static int __init gsc_i2c_init_driver(void)

2.  {

3.      return platform_driver_probe(&gsc_i2c_driver, gsc_i2c_probe);

4.  }

5.  static void __exit gsc_i2c_exit_driver(void)

6.  {

7.      platform_driver_unregister(&gsc_i2c_driver);

8.  }

9.  module_init(gsc_i2c_init_driver);

10.    module_exit(gsc_i2c_exit_driver);

平臺設備驅動的結構體如下:

1.  static struct platform_driver gsc_i2c_driver = {

2.      .remove = __devexit_p(gsc_i2c_remove),

3.      .driver = {

4.          .name = "XXXX-i2c",

5.          .owner = THIS_MODULE,

6.      },

7.  };

接下來就看下I2C總線驅動的探測函數gsc_i2c_probe:

1.  static int __devinit gsc_i2c_probe(struct platform_device *pdev)

2.  {

3.      struct gsc_i2c_dev *dev;

4.      struct i2c_adapter *adap;

5.      struct resource *mem, *ioarea;

6.      int irq, r;

7.      //申請?jiān)O(shè)備資源

8.      /* NOTE: driver uses the static register mapping */

9.      mem = platform_get_resource(pdev, IORESOURCE_MEM, 0);

10.      if (!mem) {

11.          dev_err(&pdev->dev, "no mem resource?\n");

12.          return -EINVAL;

13.      }

14.      irq = platform_get_irq(pdev, 0);

15.      if (irq < 0) {

16.          dev_err(&pdev->dev, "no irq resource?\n");

17.          return irq; /* -ENXIO */

18.      }

19.      ioarea = request_mem_region(mem->start, resource_size(mem),

20.              pdev->name);

21.      if (!ioarea) {

22.          dev_err(&pdev->dev, "I2C region already claimed\n");

23.          return -EBUSY;

24.      }

25.      //申請總線結構體變量

26.      dev = kzalloc(sizeof(struct gsc_i2c_dev), GFP_KERNEL);

27.      if (!dev) {

28.          r = -ENOMEM;

29.          goto err_release_region;

30.      }

31.      //初始化變量

32.      init_completion(&dev->cmd_complete);

33.      mutex_init(&dev->lock);

34.      dev->dev = get_device(&pdev->dev);

35.      dev->irq = irq;

36.      platform_set_drvdata(pdev, dev);

37.      dev->clk = clk_get(&pdev->dev, "i2c");

38.      if (IS_ERR(dev->clk)) {

39.          r = -ENODEV;

40.          goto err_free_mem;

41.      }

42.      clk_enable(dev->clk);

43.      dev->base = ioremap(mem->start, resource_size(mem));

44.      if (dev->base == NULL) {

45.          dev_err(&pdev->dev, "failure mapping io resources\n");

46.          r = -EBUSY;

47.          goto err_unuse_clocks;

48.      }

49.      //設置發送和接收fifo深度

50.      dev->tx_fifo_depth = 8;

51.      dev->rx_fifo_depth = 8;

52.      i2c_gsc_init(dev); //初始化I2C總線時鐘

53.      writel(0, dev->base + GSC_IC_INTR_MASK); /* disable IRQ */

54.      r = request_irq(dev->irq, i2c_gsc_isr, IRQF_DISABLED, pdev->name, dev); //申請中斷函數，上面已經講述

55.      if (r) {

56.          dev_err(&pdev->dev, "failure requesting irq %i\n", dev->irq);

57.          goto err_iounmap;

58.      }

59.      //設置I2C的adap

60.      adap = &dev->adapter;

61.      i2c_set_adapdata(adap, dev);

62.      adap->owner = THIS_MODULE;

63.      adap->class = I2C_CLASS_HWMON;

64.      strlcpy(adap->name, "BLX GSC3280 I2C adapter",

65.              sizeof(adap->name));

66.      adap->algo = &i2c_gsc_algo; //設置adap的算法，包括傳輸函數和支持的操作函數，本文開始已經講述

67.      adap->dev.parent = &pdev->dev;

68.      adap->nr = pdev->id;

69.      r = i2c_add_numbered_adapter(adap); //增加適配器計數，后面講述

70.      if (r) {

71.          dev_err(&pdev->dev, "failure adding adapter\n");

72.          goto err_free_irq;

73.      }

74.      return 0;

75.      //中途退出分支

76.  err_free_irq:

77.      free_irq(dev->irq, dev);

78.  err_iounmap:

79.      iounmap(dev->base);

80.  err_unuse_clocks:

81.      clk_disable(dev->clk);

82.      clk_put(dev->clk);

83.      dev->clk = NULL;

84.  err_free_mem:

85.      platform_set_drvdata(pdev, NULL);

86.      put_device(&pdev->dev);

87.      kfree(dev);

88.  err_release_region:

89.      release_mem_region(mem->start, resource_size(mem));

90.      return r;

91.  }

在kernel中提供了兩個adapter注冊接口,分別為i2c_add_adapter()和i2c_add_numbered_adapter()。由于在系統中可能存在多個adapter，因此將每一條I2C總線對應一個編號，下文中稱為I2C總線號。這個總線號與PCI中的總線號不同。它和硬件無關，只是軟件上便于區分而已。對于實際的設備，一條I2C總線就意味著CPU的一個I2C控制器，也對應著一個adapter結構體。

對于i2c_add_adapter()而言，它使用的是動態總線號，即由系統給其分配一個總線號，而i2c_add_numbered_adapter()則是自己指定總線號,如果這個總線號非法或者是被占用，就會注冊失敗。

1.  int i2c_add_adapter(struct i2c_adapter *adapter)

2.  {

3.      int id, res = 0;

4.  retry:

5.      if (idr_pre_get(&i2c_adapter_idr, GFP_KERNEL) == 0)

6.          return -ENOMEM;

7.      mutex_lock(&core_lock);

8.      /* "above" here means "above or equal to", sigh */

9.      res = idr_get_new_above(&i2c_adapter_idr, adapter,

10.                      __i2c_first_dynamic_bus_num, &id);

11.          mutex_unlock(&core_lock);

12.          if (res < 0) {

13.              if (res == -EAGAIN)

14.                  goto retry;

15.              return res;

16.

17.          }

18.          adapter->nr = id;

19.          return i2c_register_adapter(adapter);

20.      }

在這里涉及到一個idr結構。idr結構本來是為了配合page cache中的radix tree而設計的.在這里我們只需要知道，它是一種高效的搜索樹，且這個樹預先存放了一些內存。避免在內存不夠的時候出現問題。所以,在往idr中插入結構的時候，首先要調用idr_pre_get()為它預留足夠的空閑內存，然后再調用idr_get_new_above()將結構插入idr中，該函數以參數的形式返回一個id。以后憑這個id就可以在idr中找到相對應的結構了。

注意一下idr_get_new_above(&i2c_adapter_idr, adapter,__i2c_first_dynamic_bus_num, &id)參數的含義，它是將adapter結構插入到i2c_adapter_idr中，存放位置的id必須要大于或者等于__i2c_first_dynamic_bus_num，然后將對應的id號存放在adapter->nr中。調用i2c_register_adapter(adapter)對這個adapter進一步注冊。

1.   int i2c_add_numbered_adapter(struct i2c_adapter *adap)

2.   {

3.       int id;

4.       int status;

5.       if (adap->nr & ~MAX_ID_MASK)

6.           return -EINVAL;

7.   retry:

8.       if (idr_pre_get(&i2c_adapter_idr, GFP_KERNEL) == 0)

9.           return -ENOMEM;

10.      mutex_lock(&core_lock);

11.      /* "above" here means "above or equal to", sigh;

12.       * we need the "equal to" result to force the result

13.       */

14.      status = idr_get_new_above(&i2c_adapter_idr, adap, adap->nr, &id);

15.      if (status == 0 && id != adap->nr) {

16.          status = -EBUSY;

17.          idr_remove(&i2c_adapter_idr, id);

18.      }

19.      mutex_unlock(&core_lock);

20.      if (status == -EAGAIN)

21.          goto retry;

22.      if (status == 0)

23.          status = i2c_register_adapter(adap);

24.      return status;

25.  }

對比一下就知道差別了,在這里它已經指定好了adapter->nr了。如果分配的id不和指定的相等，便返回錯誤。本文使用的注冊函數即為i2c_add_numbered_adapter。

i2c_register_adapter()代碼如下:

1.     static int i2c_register_adapter(struct i2c_adapter *adap)

2.     {

3.         int res = 0, dummy;

4.         mutex_init(&adap->bus_lock);

5.         mutex_init(&adap->clist_lock);

6.         INIT_LIST_HEAD(&adap->clients);

7.         mutex_lock(&core_lock);

8.         /* Add the adapter to the driver core.

9.         * If the parent pointer is not set up,

10.        * we add this adapter to the host bus.

11.        */

12.        if (adap->dev.parent == NULL) {

13.            adap->dev.parent = &platform_bus;

14.            pr_debug("I2C adapter driver [%s] forgot to specify "

15.                "physical device/n", adap->name);

16.        }

17.        sprintf(adap->dev.bus_id, "i2c-%d", adap->nr);

18.        adap->dev.release = &i2c_adapter_dev_release;

19.        adap->dev.class = &i2c_adapter_class;

20.        res = device_register(&adap->dev);

21.        if (res)

22.            goto out_list;

23.        dev_dbg(&adap->dev, "adapter [%s] registered/n", adap->name);

24.        /* create pre-declared device nodes for new-style drivers */

25.        if (adap->nr < __i2c_first_dynamic_bus_num)

26.            i2c_scan_static_board_info(adap); //板級設備靜態掃描，第二部分會講述

27.        /* let legacy drivers scan this bus for matching devices */

28.        dummy = bus_for_each_drv(&i2c_bus_type, NULL, adap,

29.                    i2c_do_add_adapter);

30.    out_unlock:

31.        mutex_unlock(&core_lock);

32.        return res;

33.    out_list:

34.        idr_remove(&i2c_adapter_idr, adap->nr);

35.        goto out_unlock;

36.    }

首先對adapter和adapter中內嵌的struct device結構進行必須的初始化，之后注冊adapter內嵌的struct device。在這里注意一下adapter->dev的初始化，它的類別為i2c_adapter_class，如果沒有父結點，則將其父結點設為platform_bus.adapter->dev的名字，為i2c + 總線號。
