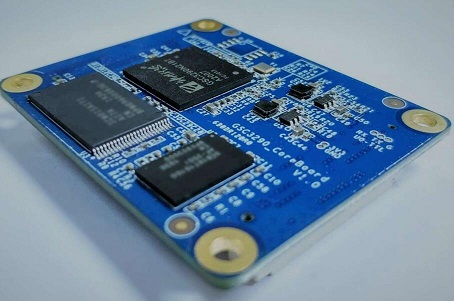

產品簡介

SZLX9020 核心板是一款面向工業自動化控制領域的高性?xún)r(jià)比嵌入式主板，其硬件核心為工業級的 GSC3290 芯片，主頻最高達 300MHz。板上集成了大量的外設接口，包括 100M/1000M 以太網、USB2.0 OTG、CAN、SDIO、TFT LCD、 UART 等接口?？蓾M(mǎn)足工業自動化控制領域、物聯網領域以及各類數據采集處理系統等領域的應用。

同時，SZLX9020 核心板采用嵌入式 Linux 實時多任務操作系統，并針對板載 的各個接口，提供了完整的接口底層驅動以及豐富的應用程序范例。用戶可以在此基礎上，利用熟悉的各種軟件工具，直接開發自己的應用程序，以方便、快速的構成各種高性能工控產品。

主要特點

◆ 豐富的板載資源
作為一款高性能的嵌入式工控主板，SZLX9020 核心板帶有 CPU、DDR2、NAND、SPI FLASH 等核心器件以及多種標準接口，以滿足各種 應用需求。
◆ 緊湊的外型尺寸
SZLX9020核心板的外型尺寸為：55mm*45mm，核心板通過高性能的板對板連接器（pin 間距 0.8mm） 對外連接，可方便的插接在用戶的應用底板上，以便快速搭建各種工控產品。
◆ 全國產化
SZLX9020 核心板全部元器件（CPU/DDR2/ NAND/ SPI FLASH/ 電源 IC 等）均為國產芯片，且除 CPU 外均與國外器件 PIN TO PIN 兼容，以適應不同的設計需求。
◆ 工業級
SZLX9020核心板全部元器件（CPU/DDR2/ NAND/ SPI FLASH/電源 IC 等）均選用-40°C~85°C的工業級標準溫域，以適應惡劣環境。
◆ 極高性?xún)r(jià)比
作為一款工業級品質的工控產品，SZLX9020 核心板采用 6 層沉金板設計，特別適用于運行環境惡劣、無人值守、連續 24 小時工作、對成本敏 感的各種應用領域，是一款具有極高性?xún)r(jià)比的工業產品。

●  神州龍芯 GSC3290 處理器，主頻最高達 300MHz

●  集成 16KB 指令 Cache

●  集成 16KB 數據 Cache

●  標配 128M Byte DDR2
●  可選 256M Byte DDR2

●  標配 256MBytes Nand Flash
●  可選 512MBytes 等其它容量

●  2 路 10M/100M/1000M 自適應以太網接口（支持 GMII/RGMII/MII/RMII）
●  8 路標準異步串口 UART
●  USB 2.0 OTG 接口
●  2 個 SPI 主機接口
●  1 個 SPI 從機接口
●  1 個 I2C 主機接口
●  1 個 I2S 主機接口
●  2 個 CAN2.0B 接口
●  1 個四通道 12 位 SAR ADC 接口
●  8 位/16 位外部存儲器總線接口
●  1 路旋轉編碼器接口與 3 通道 PWM 接口，支持電機控制 PWM 與普通 PWM
●  TFT LCD 接口
●  SD/SDIO 接口
●  多個可配置的 GPIO

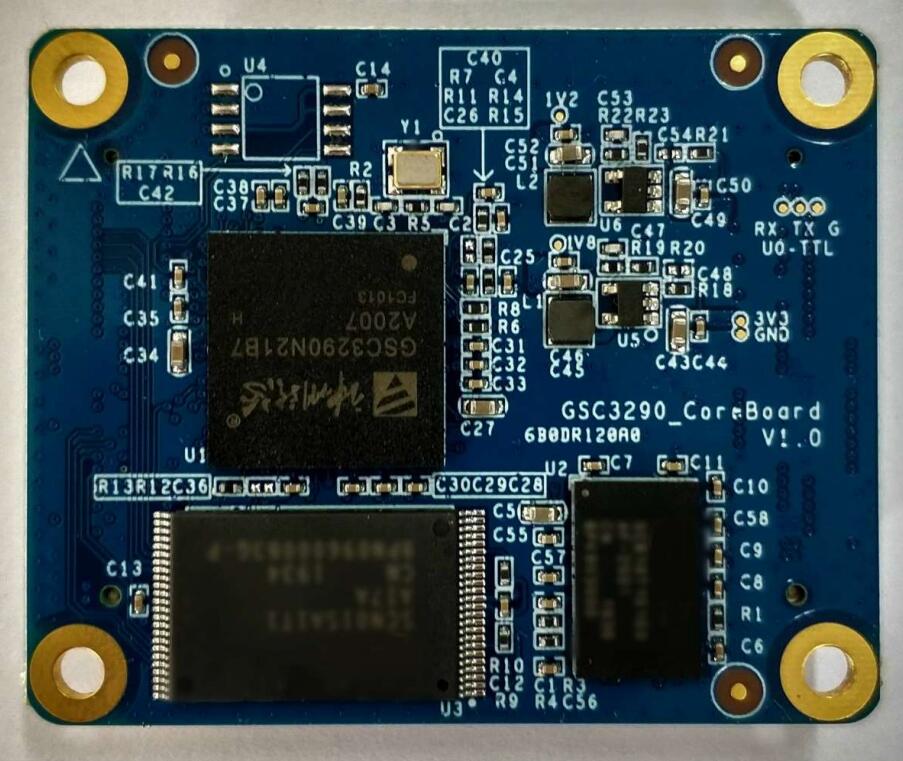

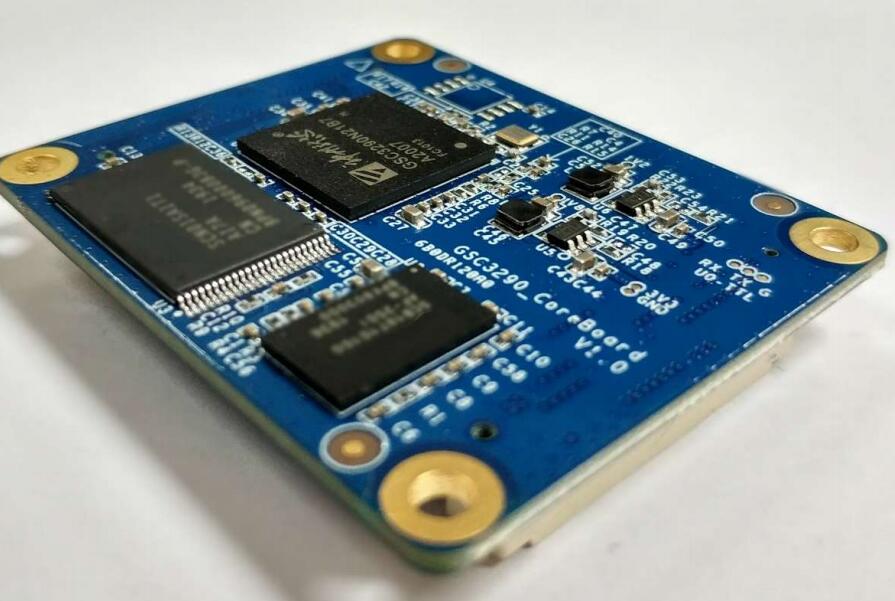

SZLX9020 核心板是以模塊的形式使用，通過選用高性能、高可靠的板對板連 接器對外連接，可方便的插接在外圍底板上。

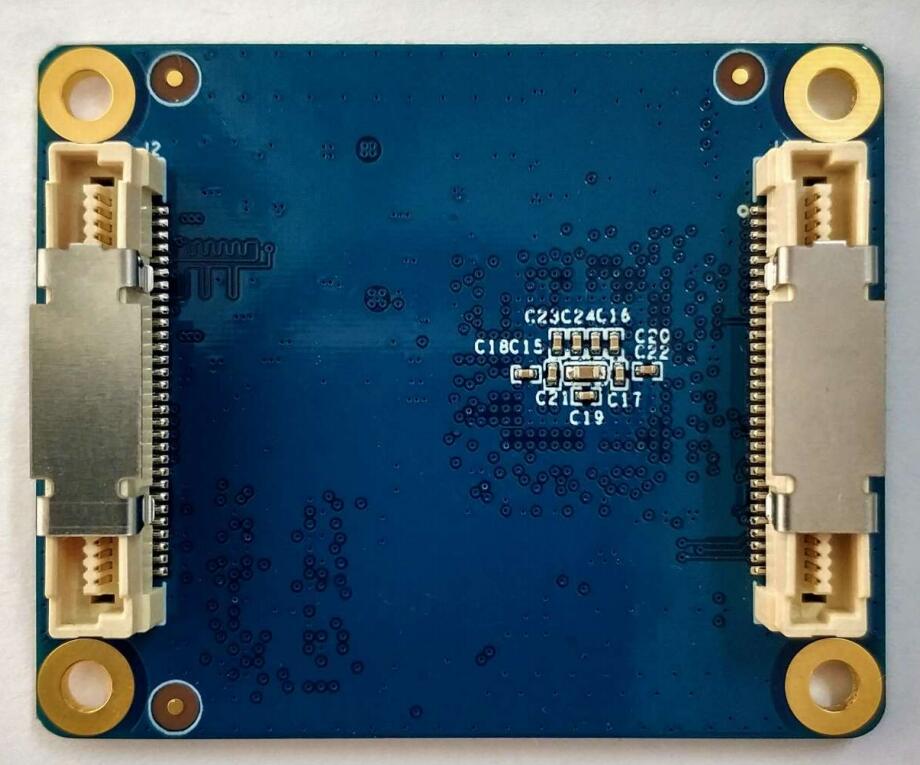

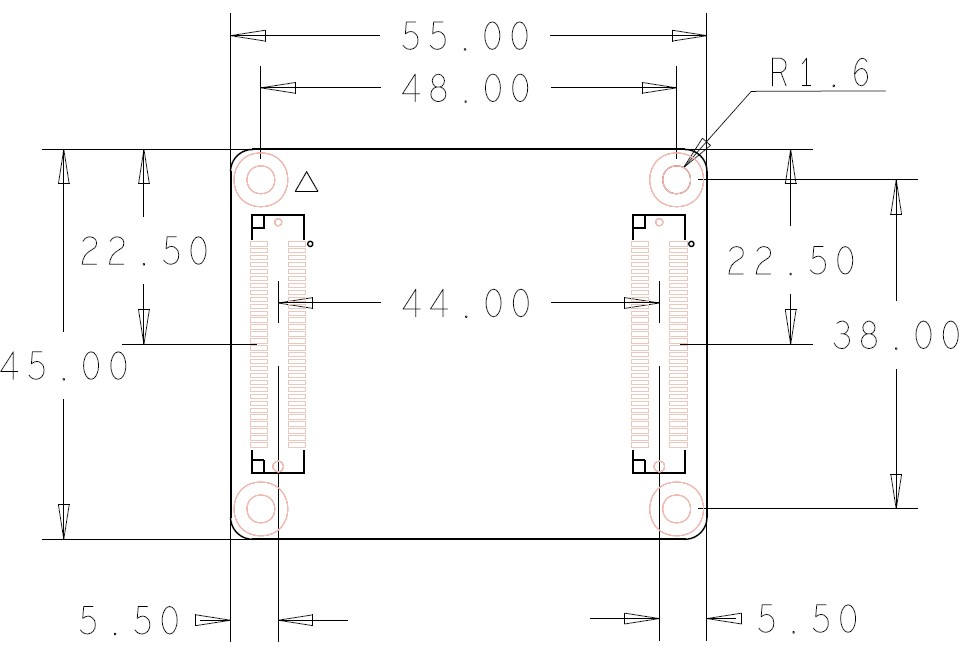

在核心板的背面左右各焊接有一片板對板連接器，規格為公座、單槽、雙排、 60PIN、PIN 腳間距 0.8mm。同時，核心板在四角各有一個直徑為 Ф3 的安裝定位孔。GSC3290 核心板尺寸、安裝孔位置、對外連接器的位置如下圖所示。

SZLX9020 核心板選用的板對板連接器規格為公座、單槽、雙排、60PIN、PIN 腳間距 0.8mm，具體的尺寸信息可參考 TE 的 5179030-2 型連接器或者同等規格 的其它廠家型號，故為了和核心板更好的配合，外圍板須選用和 5179030-2（或 同等規格的）配合的板對板母座。

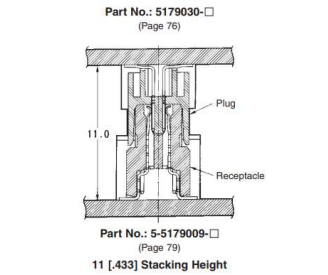

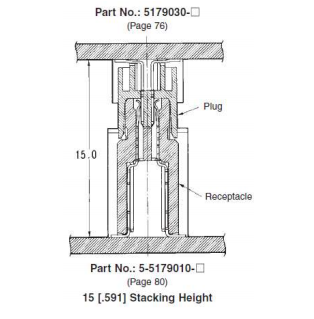

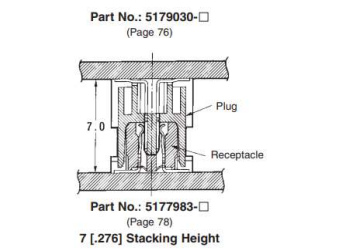

根據不同的的配合/堆疊高度，用戶可以選用多種型號的母座。參考 5179030-2（或同等規格的其它型號），配合/堆疊高度有 7mm/11mm/15mm 三種， 介紹如下。
