| 產品定位 | ||||
| ? 運行在300M~400MHz左右終端產品 ? 終端產品帶顯示或不帶顯示 | ||||
| 產品簡介 | ||||
GSC3280芯片是一款主要面向工業終端類應用的SOC芯片，采用0.13um標準CMOS制造工藝，主頻300MHZ。GSC3280主控處理器為32位處理器，在片內集成了豐富的功能模塊與外圍設備，包括10/100Mbps以太網MAC控制器、USB2.0 OTG控制器、DDR2控制器、NAND Flash控制器、SD/SDIO主控制器、LCD控制器、I2C、I2S、UART、SPI、PWM、旋轉編碼器鑒相器、定時器等等。豐富的片內集成設備提高了整體性能，降低了系統成本，并可以滿足更多的應用需求。 GSC3280芯片的一個顯著特征是采用32位龍芯處理器作為主控處理器。32位龍芯處理器是一款7級流水亂序執行RISC處理器，具有獨立的16KB指令cache與16KB數據cache，支持MMU，可以運行Linux、VxWorks等主流操作系統。 GSC3280內部總線架構采用主流的AXI、AHB、APB總線，并針對片內設備的特點與應用需求進行了一系列設計結構優化，提高了系統性能與數據吞吐率。同時，GSC3280芯片采用了一系列的低功耗優化措施，包括休眠模式、關閉無用時鐘、低頻運行等，軟硬件的配合可以顯著降低整個芯片的功耗。針對具體應用，通過軟硬件優化措施，GSC3280芯片可在性能、功耗、靈活性等方面達到一個優化的平衡。 GSC3280以其高效的處理能力、豐富的外設接口，可勝任工控HMI、嵌入式數據采集、稅控終端等多種應用，具體內容請見GSC3280應用方案 | ||||
| 芯片架構 | ||||
| ||||

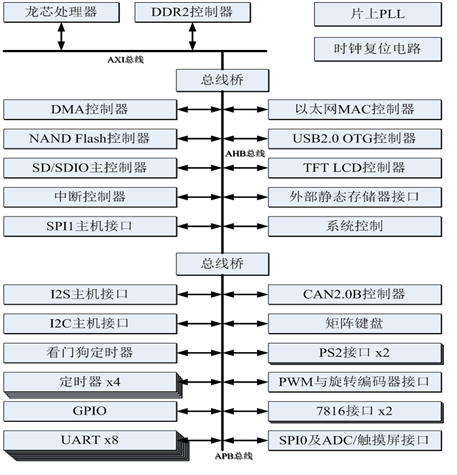

| 芯片框架結構圖 | ||||
| ||||

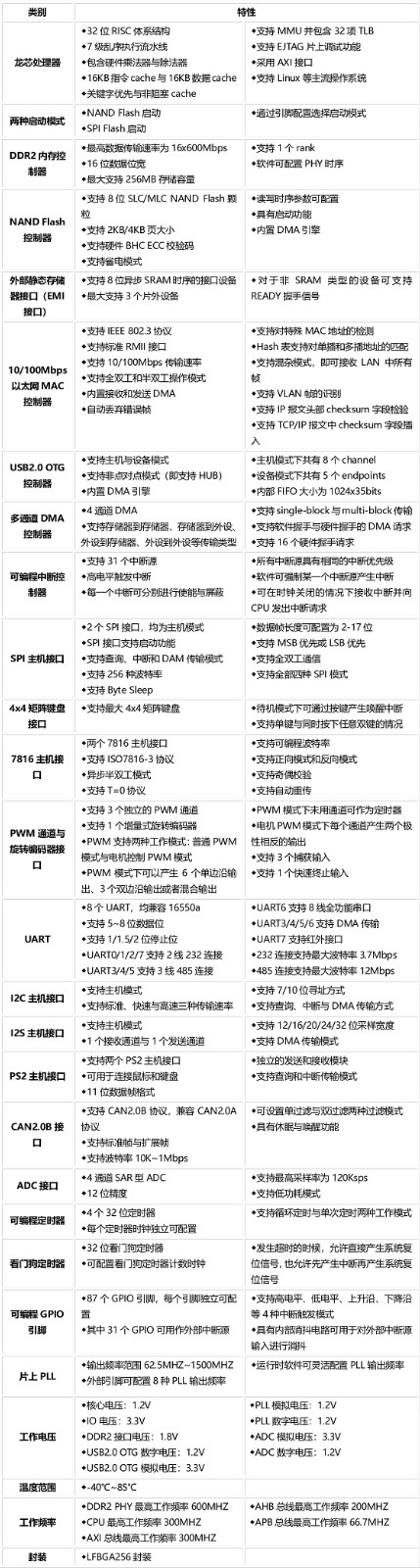

| 接口特性 | ||||
| ||||
